Sony desmonta totalmente PS5 Pro e revela todos os detalhes do videogame

A Sony realizou, na última semana, uma demonstração técnica que desmontou totalmente o PlayStation 5 Pro. Shinya Tsuchida, Chefe de Design Mecânico, e Hiromitsu Tsuchida, responsável pelo Design Elétrico, explicaram as soluções de engenharia implementadas no mais recente console da família PlayStation. O aparelho traz avanços no sistema de processamento gráfico, com GPU mais potente, Ray Tracing aprimorado e o novo recurso PSSR.

As melhorias de desempenho exigiram uma completa reformulação do sistema de refrigeração e da placa-mãe do console, que apresenta características externas e internas distintas dos modelos anteriores do videogame.

Veja também: PlayStation 5 foi o videogame mais vendido em 2024 na Europa; mas vendas caíram 20%

Design externo com três linhas horizontais

Uma das características mais evidentes no exterior do console são as três linhas horizontais que funcionam como canais adicionais de ventilação. "Antes de começarmos a desmontagem, vou falar sobre o design externo do PS5 Pro. O PS5 Pro é um console de alto desempenho, então ele precisa de mais ar para o resfriamento. As três fendas características são os novos caminhos de fluxo de ar que não estavam presentes no PS5 original nem no PS5 atual", disse Tsuchida.

Console mais silencioso

Entre a unidade principal e a tampa externa do PS5 Pro, os engenheiros implementaram uma estrutura denominada "louver", semelhante a uma série de "lâminas" ou barbatanas. Esta solução cumpre uma importante função acústica, impedindo que parte do ruído do ventilador se propague em direção à frente do console, onde geralmente se posiciona o jogador.

Desligar o PS5 ou colocá-lo em modo repouso? Sony revela pesquisa surpreendente

Fluxo de ar mais eficiente

O ventilador do PS5 Pro foi completamente redesenhado para proporcionar maior fluxo de ar. Embora mantenha a mesma quantidade de pás principais que o modelo anterior, seu formato foi otimizado para aumentar a circulação de ar. Uma característica distintiva são as pequenas "lâminas" adicionais posicionadas entre cada pá principal.

"De forma geral, se um ventilador tem uma boa eficiência de fluxo de ar, o desempenho dele é considerado superior. No entanto, nós projetamos nossos ventiladores para fazer mais que isso: queríamos que eles produzissem mais ar, mas de maneira 'silenciosa'", afirmou Tsuchida. As dimensões do ventilador superam as do modelo atual do PS5.

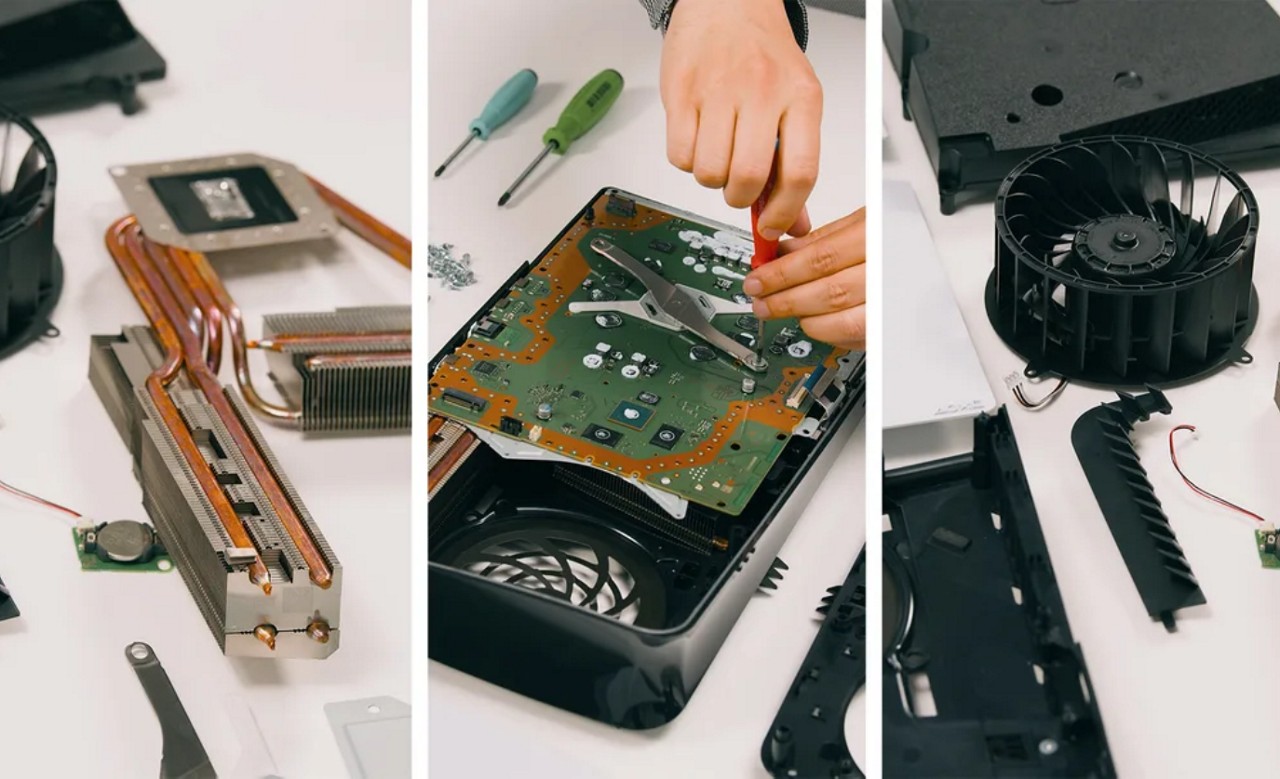

Processo de desmontagem

As portas HDMI, LAN e USB estão posicionadas mais acima na parte traseira do aparelho em comparação com o PS5 atual. Esta mudança foi necessária devido ao design de circuito de alta densidade da placa-mãe. A superfície de ventilação também é maior em comparação com outros modelos do PS5, com ar entrando e saindo pelas superfícies traseiras e inferiores.

Fluxo de ar mais silencioso

O PS5 Pro mantém características práticas presentes em versões anteriores, como o coletor de pó na parte superior para facilitar a manutenção. Na parte inferior, encontram-se o compartimento para SSD M.2, o conector para unidade de disco e um espaço para bateria tipo moeda, com um parafuso especial projetado para permanecer preso à tampa.

Interferência eletromagnética

As trilhas que conectam o SoC à memória RAM foram redesenhadas. No PS5 Pro, elas são praticamente imperceptíveis na superfície, pois foram projetadas para atravessar camadas internas adicionais da placa-mãe, resultando em um desempenho de memória mais rápido.

Placa-mãe evoluída

A placa-mãe do PS5 Pro é significativamente maior que a do modelo atual, uma ampliação necessária para acomodar os circuitos adicionais que garantem o desempenho superior do console. Esta mudança resultou na reorganização do posicionamento do ventilador. Uma das principais inovações na arquitetura interna é o aumento no número de chips de memória RAM ao redor do SoC, que ou de oito para nove. Enquanto os modelos anteriores utilizavam oito chips GDDR6 para todas as funções, o PS5 Pro adiciona um nono chip DDR5 dedicado exclusivamente ao processamento de baixa velocidade.

O uso de metal líquido como material de interface térmica para o processador principal continua sendo uma característica distintiva da linha PS5. "Usar metal líquido como o TIM no PS5 original foi um grande desafio na época. Como o metal líquido tem uma capacidade de resfriamento muito superior às dos TIMs convencionais, nós o adotamos depois de realizar vários testes para garantir que era seguro", disse Tsuchida.

Sony anuncia reajuste de preço do PS5 em vários países; saiba se vai aumentar no Brasil

Fonte de alimentação maior com mais potência

A fonte de alimentação foi redesenhada para atender às maiores demandas de energia do PS5 Pro, que gera aproximadamente 48 W a mais que o modelo atual. As unidades de fonte de alimentação curvas foram projetadas especificamente para cada versão do PS5, garantindo encaixe perfeito no chassi. Um detalhe interessante é a gravação "Sony Interactive Entertainment" próxima à parte inferior da unidade, que serve como indicador da orientação correta quando o console está na posição vertical.

Dissipador de calor

No PS5 Pro, a tecnologia de metal líquido recebeu aprimoramentos com a adição de pequenos sulcos onde o material é aplicado, estabilizando o efeito de resfriamento. O sistema de dissipação de calor foi aprimorado, com mais tubos de calor em seu dissipador devido à maior potência necessária. A tubulação de calor é fabricada em cobre, enquanto os componentes prateados do dissipador são de alumínio. As aletas que transferem o calor dos tubos são estrategicamente divididas em duas seções.

"As capacidades de resfriamento de um dissipador de calor variam muito dependendo do posicionamento dele, então nos esforçamos muito para encontrar o layout perfeito", afirmou Tsuchida.

Conectividade ainda mais rápida

Uma das adições mais significativas ao hardware do PS5 Pro é o módulo Wi-Fi 7, padrão lançado em 2024. A implementação desta tecnologia representou um desafio para a equipe da "Sony Interactive Entertainment", uma vez que o padrão ainda não havia sido oficialmente lançado durante o desenvolvimento do console.

"Durante o desenvolvimento do PS5 Pro, o Wi-Fi 7 ainda não havia sido lançado oficialmente, o que tornou o processo de validação muito desafiador", declarou Hiromitsu. Apesar das dificuldades, a equipe conseguiu obter a certificação necessária a tempo para o lançamento do console nas regiões que am o novo padrão.
